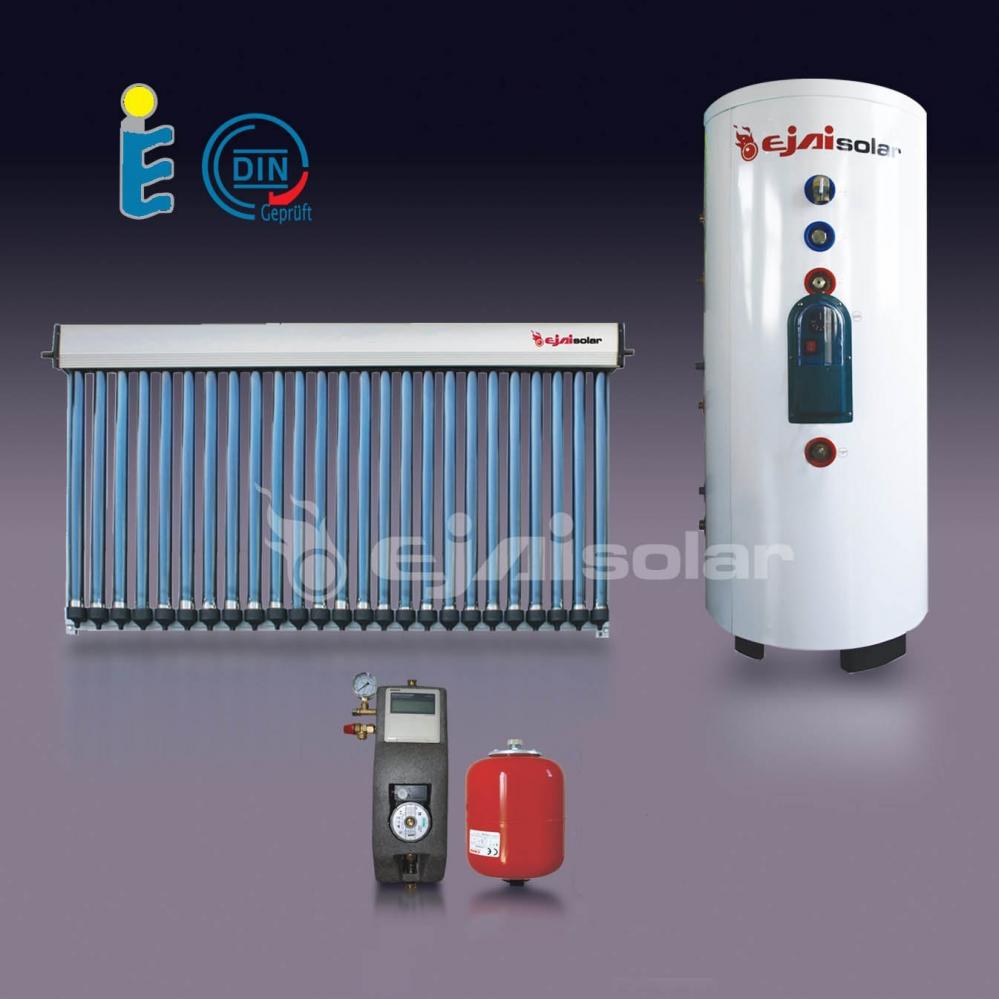

Kit chauffe-eau solaire 200 litres (ballon double échangeur) avec 2 panneaux à 30 tubes sous vide de 85 cm (58 x 850 mm) — soit 60 tubes —, spécialement adaptés à une pose sur balcon, livré avec sa station de contrôle. Adapté à un logement de 2 à 3 personnes.
1 ballon de 200 litres à double échangeur
- Cuve en inox, double échangeur en cuivre, soupape de sécurité et pieds pour une pose au sol.
- Thermoplongeur 1500 W.
2 panneaux à 30 tubes sous vide (58 x 850 mm, format balcon)
- Tubes en verre sous vide à embouts cuivre, traités borosilicate ; collecteurs tout cuivre, cadres et carrosseries aluminium.
- Aucune circulation d’eau dans les tubes : un tube se remplace sans vidanger le système.
- Stagnation 270 °C — 1000 W/m².
1 station de contrôle pré-montée et isolée
- Contrôleur électronique à 3 sondes, circulateur Wilo 3 vitesses, soupape de sécurité avec manomètre, vase d’expansion 8 litres.
Garantie 2 ans tubes / ballon / collecteurs ; 1 an station et thermoplongeur.
À quoi sert un chauffe-eau solaire ?
Les panneaux solaires thermiques produisent de l’eau chaude sanitaire (ECS) de manière écologique et économique. Le CESI peut aussi préchauffer l’eau du circuit de chauffage et réduire les consommations d’appoint (fioul, gaz, électrique).
Comment ça fonctionne ?

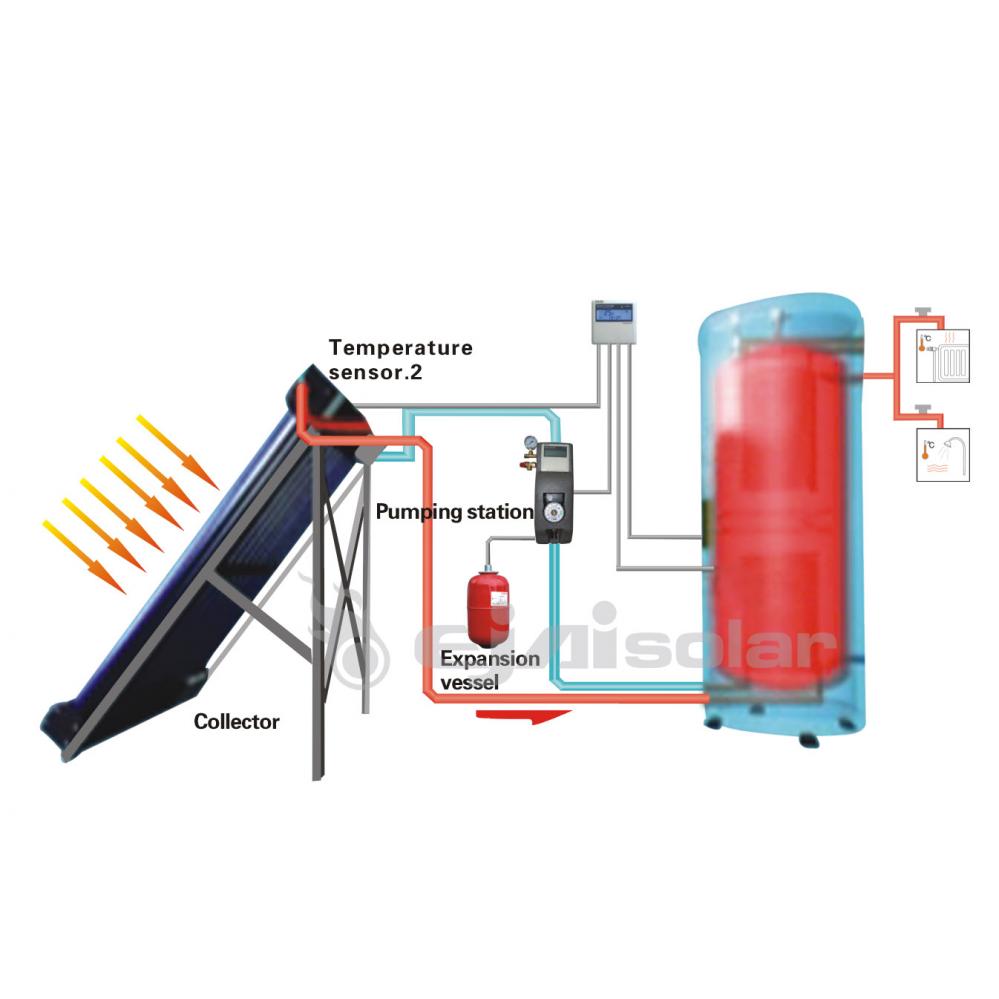

Les panneaux (extérieur) et le ballon (intérieur) sont reliés par un circuit primaire sous pression (eau + antigel). Le fluide récupère les calories dans les collecteurs, les restitue au ballon via un échangeur, puis repart se réchauffer. Un circulateur piloté par le contrôleur coupe dès la consigne atteinte.
Les avantages
- Excellent rendement de mai à septembre, très bon de mars à octobre.
- À coupler à un thermoplongeur ou au système existant de novembre à février.
- Grosses économies sur la facture d’eau chaude — écologique, sans combustion.
| Modèle | Ballon solaire 200 litres, double échangeur |
|---|---|
| Cuve | Inox SUS 304, épaisseur 2 mm |
| Jaquette extérieure | Métal peint, épaisseur 0,6 mm |
| Isolation | Mousse polyuréthane injectée, 50 mm |
| 1er échangeur (solaire) | 30 m de cuivre 12 mm (1 mm) |
| 2e échangeur (appoint) | 15 m de cuivre 14 mm (1,2 mm) |
| Thermoplongeur | 1500 W avec thermostat |
| Pression de fonctionnement | 6 bars (essai 14 bars) |
| Soupape de sécurité | Sécurisée à 90 °C ou 7 bars |
| Ballon (dimensions / poids) | Ø 550 mm x hauteur 1450 mm — 55 kg |

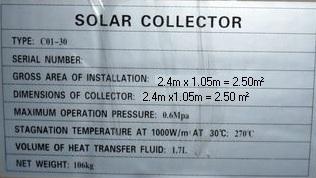

| Panneaux 2 x 30 tubes (balcon) | Tubes 58 x 850 mm — 1005 x 2400 mm chacun — 59 kg/panneau |
| Garantie | 2 ans tubes / ballon / collecteurs — 1 an station & thermoplongeur |
Un schéma type d’installation est disponible ici : schéma d’installation du kit solaire.

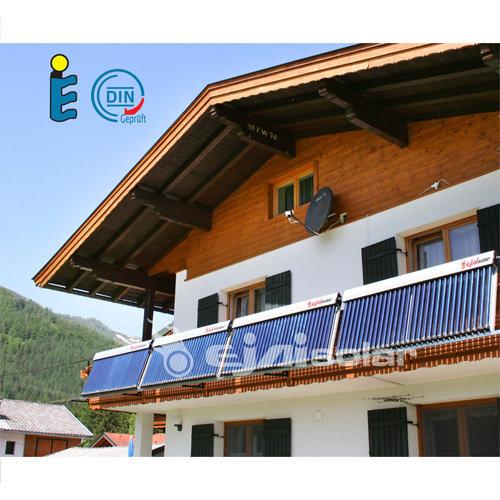

La station est livrée pré-montée. Les 2 panneaux format balcon se fixent sur garde-corps, façade, terrasse ou toiture ; le ballon se place à l’intérieur, relié aux panneaux par le circuit primaire (eau + antigel).
Nous importons directement nos produits et les revendons sans intermédiaire : c’est ce qui nous permet d’afficher les prix les plus bas du marché.
Important — raccordement du thermoplongeur
Ne jamais brancher le thermoplongeur en direct sur le chauffe-eau solaire : il chaufferait en continu et risquerait d’endommager l’installation. Les trois fils du chauffe-eau (ceux du thermoplongeur) doivent être raccordés au thermostat du ballon ou à la station de contrôle.
Contenu du ou des cartons
- 1 ballon solaire 200 litres inox, double échangeur
- 1 thermoplongeur 1500 W, 1 barre de magnésium
- 1 soupape de sécurité, 1 clapet anti-retour, 1 bouchon, pieds + visserie
- 2 collecteurs, 60 tubes (ailette, tige cuivre, bouchon silicone, coupelle alu), 60 cabochons
- 2 cadres alu + visserie, pattes de fixation, pâte thermique
- 1 contrôleur 3 sondes, 1 vase d’expansion 8 L Varem, 1 flexible annelé + joint
- 1 circulateur Wilo 3 vitesses, soupape de sécurité, manomètre, débitmètre, vanne d’arrêt
Dimensions & transport
Les dimensions des cartons sont importantes pour le transport. Prix affichés TTC, TVA 20 % incluse.

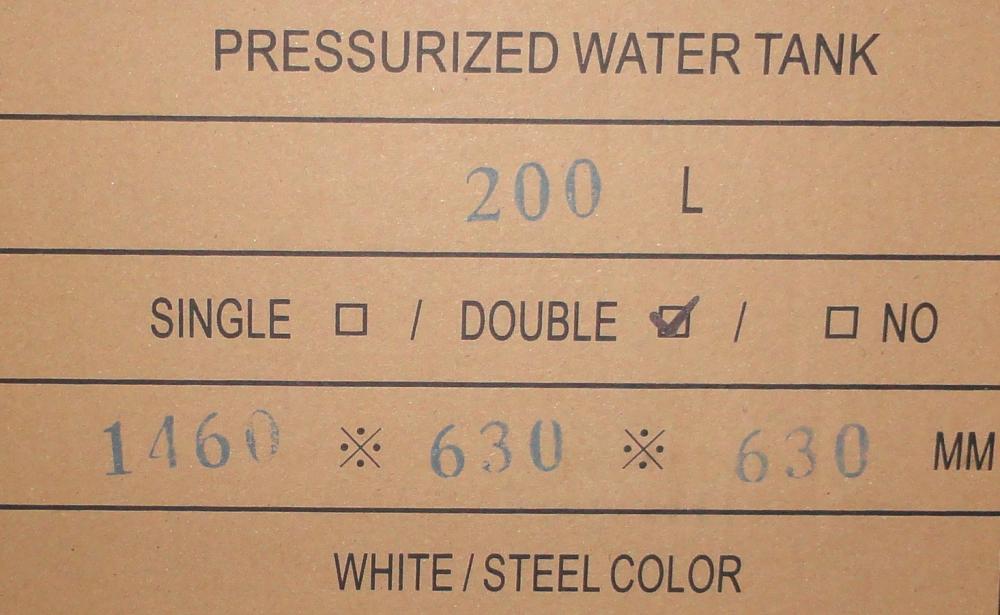

Ballon 200 litres : Ø 550 mm x hauteur 1450 mm — 55 kg.
2 panneaux 30 tubes (balcon) : 1005 x 2400 mm chacun — 59 kg/panneau. Chaque panneau est livré en colis (cartons de 10 tubes 97 x 35 x 26 cm + carton collecteur 250 x 21 x 21 cm). Carton accessoires station : 54 x 42 x 32 cm — 9,6 kg.
Nos chauffe-eau solaires sont certifiés. Consulter les certificats.
- Matériel CE — norme européenne
- Norme ISO 9001:2008
- Produit certifié Solar Keymark
- SRCC
Pour combien de personnes ce kit 200 litres est-il adapté ?
Pour un foyer de 2 à 3 personnes (environ 50 à 75 litres d’eau chaude par personne et par jour).
En quoi les panneaux « balcon » sont-ils différents ?
Ils utilisent des tubes plus courts (85 cm au lieu de 1,80 m), plus faciles à poser sur un garde-corps ou en façade tout en captant efficacement le soleil.
Où peut-on installer les panneaux ?

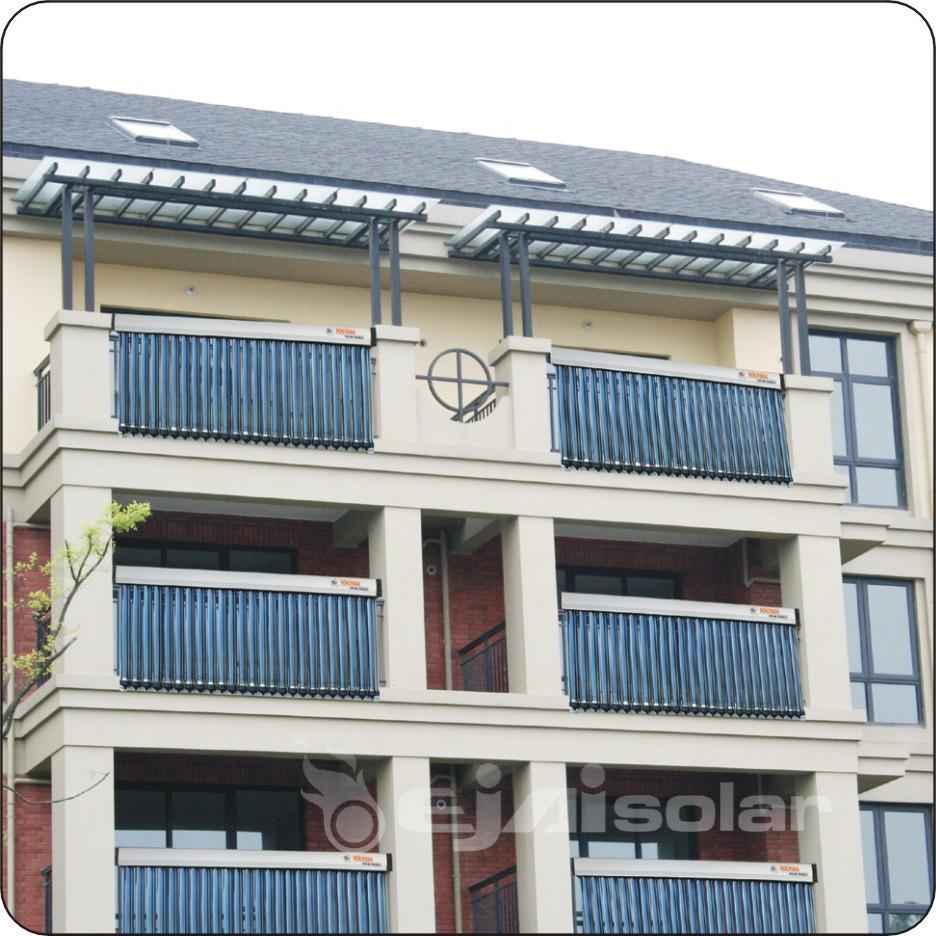

Sur garde-corps de balcon, façade, terrasse, au sol ou en toiture ; le ballon se place à l’intérieur. Voir l’onglet « Installation ».
À quoi sert le thermoplongeur ?
Appoint électrique quand l’ensoleillement est insuffisant. Ne jamais le brancher en direct : raccordez-le au thermostat du ballon ou à la station de contrôle.
Quelle est la garantie ?
2 ans sur les tubes, le ballon (cuve et échangeurs) et les collecteurs ; 1 an sur la station et le thermoplongeur.
